矩形铝格板
矩形铝格板的承重扁铝为矩形结构，燕尾型横杆经榫卯挤压拼装成型，方格表面能够提升双向的防滑性能，规整的双向线条也让产品外观具有不同的美感。常规型号横杆间距为50、100mm，矩形铝格板扁铝中心距常规为30、40、60mm，两种尺寸组合形成不同大小格子效果。矩型铝格板一般适用于建筑幕墙、内墙装饰、室内吊顶、防滑平台、车间通道、空调排风口等场景。
- 采用铝合金6063/6061材质，强度高，质量轻，便于运输和安装
- 铝格板采用榫卯挤压工艺，平整度高，作为装饰建材时，可以大跨距情况下无需焊接边框，不变形，整体效果更好
- 铝格板可以多种表面处理，可以根据要求订制普通阳极氧化、彩色氧化、粉末喷涂、氟碳喷涂等后期处理
- 矩形铝格板自我清洁能力强，便于灰尘、杂物、积雪和液体的通过
- 铝格板铝合金材质耐腐蚀性好，一般环境下不需要做防腐处理，几乎不用养护
- 铝格板属于绿色建材，铝合金最突出的环保优势在于其100%可回收且性能几乎无损耗，全球已生产的所有铝中，近75%至今仍在被使用，真正实现了"资源永续"
✓ 双向防滑
✓ 方格美感
✓ 经济实惠
✓ 绿色环保
产品参数
矩形铝格板 规格与技术指标
| 材质 | 铝合金6061-T6 / 6063-T6 / 5083 (可定制) / 6082-T6 (可定制) |
|---|---|
| 表面处理 | 阳极氧化 / 粉末喷涂 / 氟碳喷涂 / 木纹转印 |
| 承载等级 | 轻载型（3~5kN/㎡） / 中载型（5~8kN/㎡） / 重载型（10~40kN/㎡） |
| 标准宽度 | 600 mm / 1000 mm / 1200 mm |
| 标准长度 | 1000 mm — 5800 mm（长度可定制） |
| 承载扁铝标准中心距 | 30 mm / 40 mm / 60 mm（其它尺寸可咨询） |
| 防滑等级 | Aw级（防滑安全程度：高）【JGJ/T 331-2014】 |
| 耐腐蚀性 | 防腐等级可达到 C3-C5 级 |
裕达鑫除了国标尺寸铝格板，还可以提供英标、美标尺寸产品，承载扁铝中心距 7/16" ~ 19/16"，横杆中心距 4" 或 2"。
资料下载
点击文件可在线预览，也可右键另存为下载

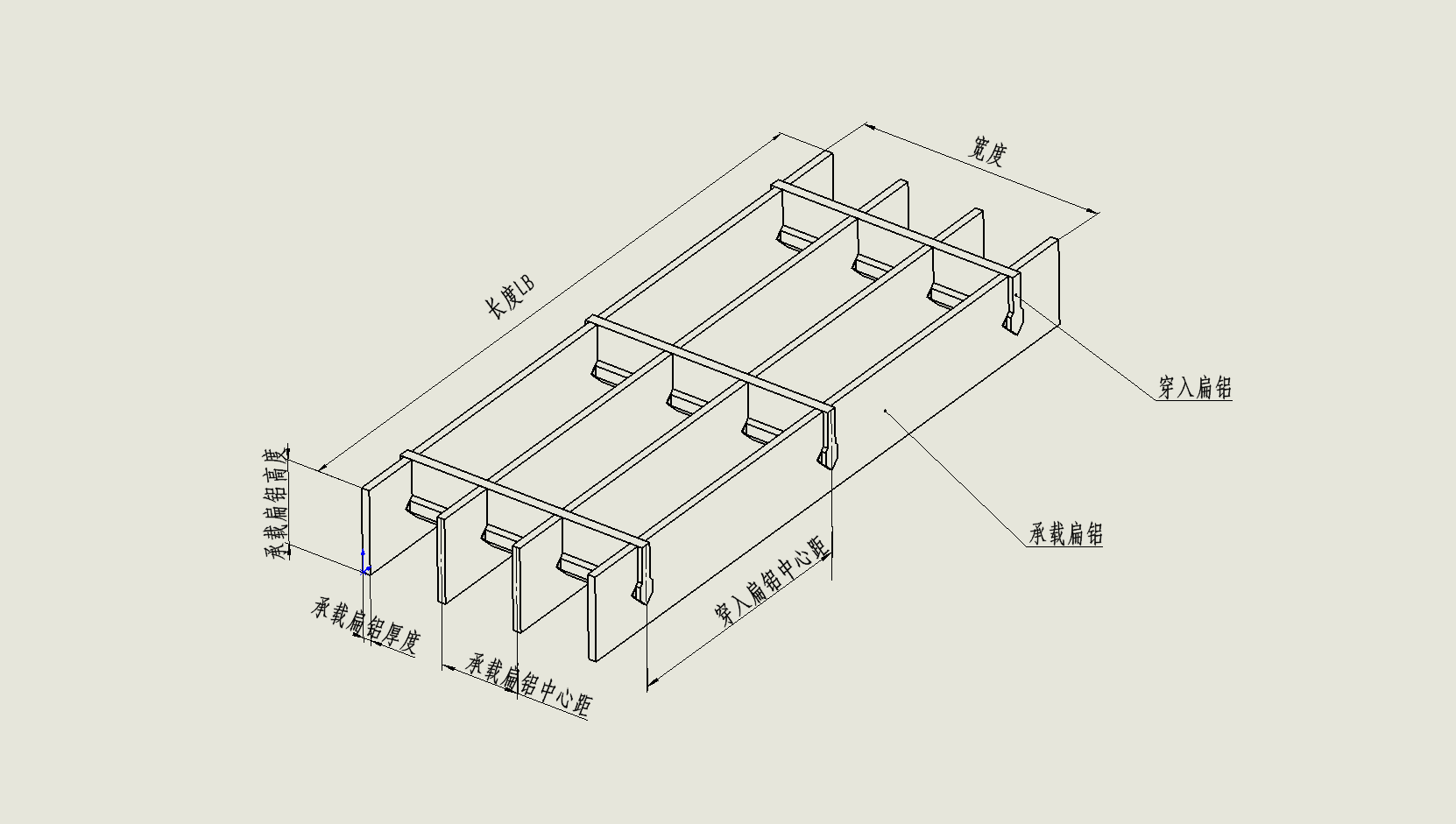

铝格板常用术语
承载扁铝
主要承受荷载的铝条，一般为铝格板长度方向。
横杆
联接承载扁铝的铝方杆。横杆间距为50mm和100mm两种尺寸。
铝格板长度
沿着承载扁铝的方向约定为铝格板的长度方向，也称作跨度方向。裕达鑫原板的标准长度为5800mm，成品板的长度可以根据要求定制。
铝格板公称宽度
铝格板两边承载扁铝最外边到最外边的距离称为铝格板的公称宽度。详情见公称宽度表。
铝格板宽度
沿着横杆的方向为铝格板的宽度，包含横杆超出部分。一般情况下默认横杆长度超出最外边两条扁铝3mm。
产品型号命名规则
YA
——
Y公司名称，A铝合金材料
32
——
扁铝尺寸宽度 32mm
3
——
扁铝尺寸厚度 3mm
30
——
扁铝中心距 30mm
100
——
横杆中心距 100mm
F
——
承重扁铝外形：F 不处理 （可省略）
U
——
表面处理：U 不处理 （可省略）
铝格板安全荷载挠度表
矩形铝格板安全均布载荷与挠度对照表
