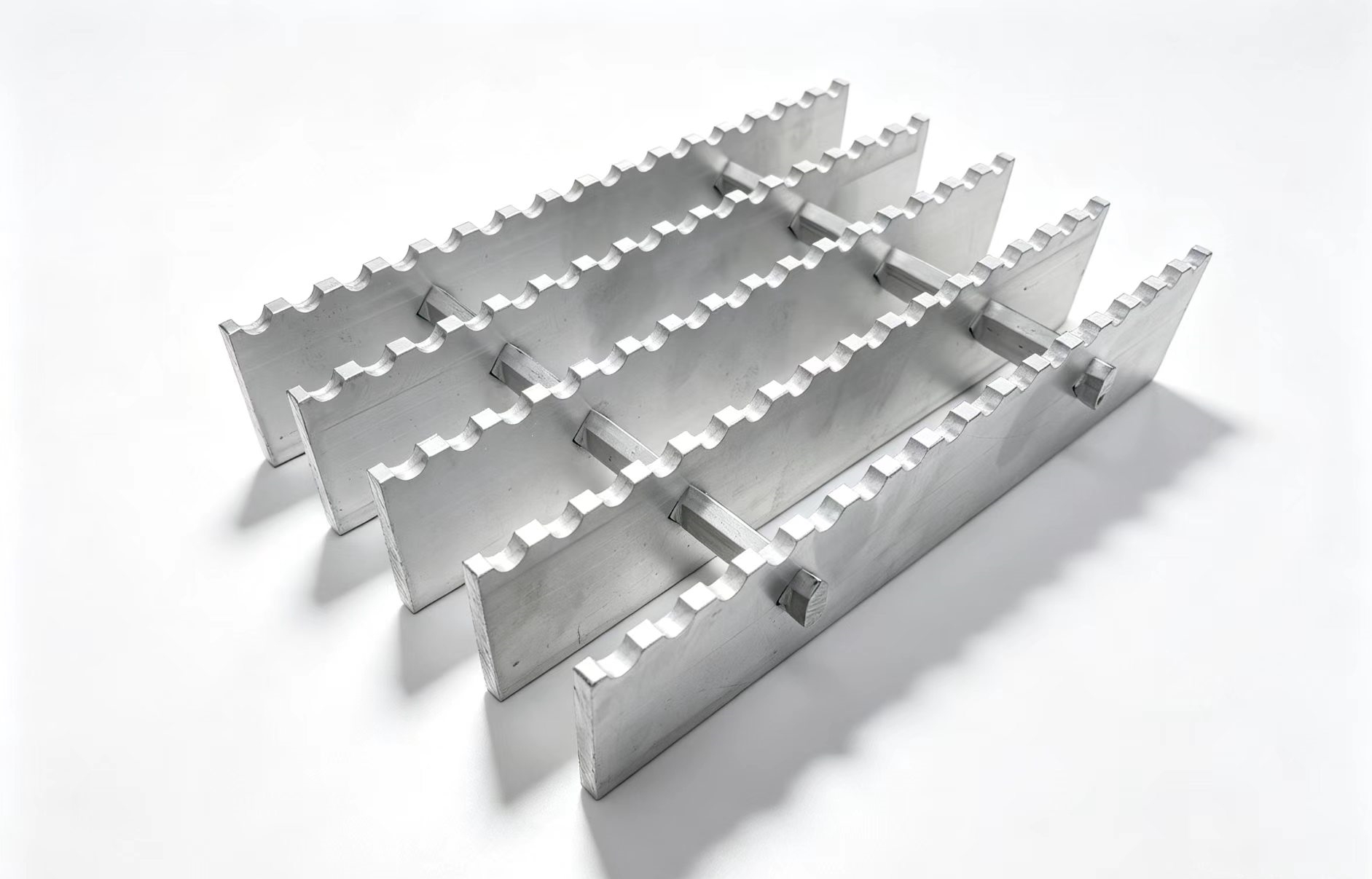

齿型格栅
齿型铝格板采用矩形承重扁铝经榫卯挤压拼装成型，板面带有防滑齿形凸起，防滑性能优异，特别适用于潮湿、油污等易滑环境。广泛应用于工业平台、楼梯踏步、检修走道及市政工程等对防滑要求较高的场所。
- 采用铝合金6063/6061材质，强度高，质量轻，便于运输和安装
- 榫卯挤压工艺，平整度高，承载力强，不易变形
- 齿形表面设计，防滑性能优越，有效保障人员行走安全
- 支持普通阳极氧化、彩色氧化、粉末喷涂、氟碳喷涂等多种表面处理
- 耐腐蚀性好，一般环境下无需防腐处理，几乎不用养护
- 100%可回收，绿色环保，全球近75%铝仍在使用，实现资源永续
✓ 防滑齿形
✓ 高强度轻质
✓ 耐腐蚀
✓ 绿色环保
产品参数
齿型格栅 规格与技术指标
| 材质 | 铝合金6061-T6 / 6063-T6 / 5083 (可定制) / 6082-T6 (可定制) |
|---|---|
| 表面处理 | 阳极氧化 / 粉末喷涂 / 氟碳喷涂 |
| 承载等级 | 轻载型（3~5kN/㎡） / 中载型（5~8kN/㎡） / 重载型（10~30kN/㎡） |
| 标准宽度 | 600 mm / 1000 mm / 1200 mm |
| 标准长度 | 1000 mm — 5800 mm（长度可定制） |
| 承载扁铝标准中心距 | 30 mm / 40 mm / 60 mm（其它尺寸可咨询） |
| 防滑等级 | Aw级（防滑安全程度：高级）【JGJ/T 331-2014】 |
| 耐腐蚀性 | 防腐等级可达到 C3-C5 级 |
裕达鑫除了国标尺寸铝格板，还可以提供英标、美标尺寸产品，承载扁铝中心距 7/16" ~ 19/16"，横杆中心距 4" 或 2"。
资料下载
点击文件可在线预览，也可右键另存为下载

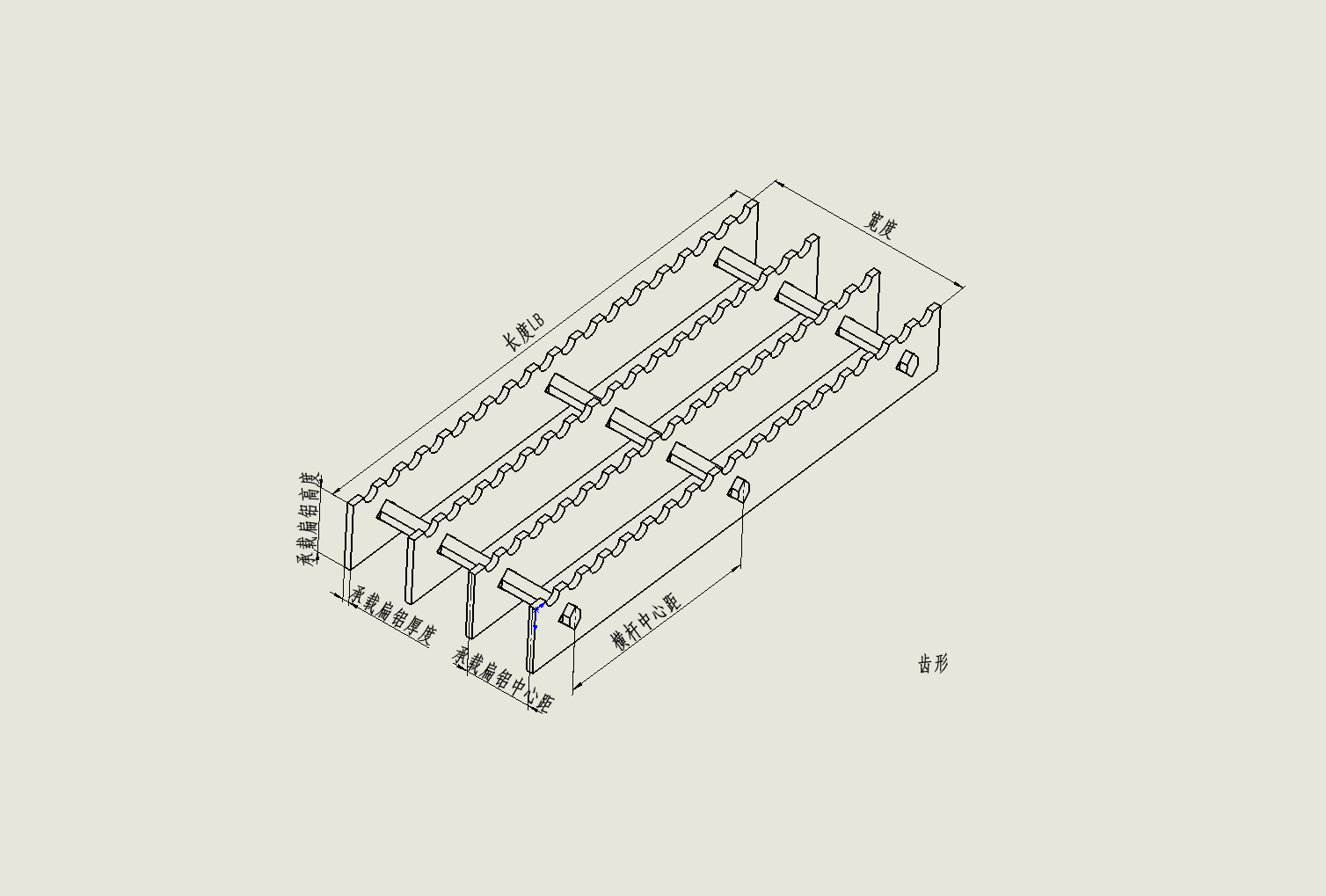

铝格板常用术语
承载扁铝
主要承受荷载的铝条，一般为铝格板长度方向。
横杆
联接承载扁铝的铝方杆。横杆间距为50mm和100mm两种尺寸。
铝格板长度
沿着承载扁铝的方向约定为铝格板的长度方向，也称作跨度方向。裕达鑫原板的标准长度为5800mm，成品板的长度可以根据要求定制。
铝格板公称宽度
铝格板两边承载扁铝最外边到最外边的距离称为铝格板的公称宽度。详情见公称宽度表。
铝格板宽度
沿着横杆的方向为铝格板的宽度，包含横杆超出部分。一般情况下默认横杆长度超出最外边两条扁铝3mm。
产品型号命名规则
YA
——
Y公司名称，A铝合金材料
32
——
扁铝尺寸宽度 32mm
3
——
扁铝尺寸厚度 3mm
30
——
扁铝中心距 30mm
100
——
横杆中心距 100mm
F
——
承重扁铝外形：F 不处理 （可省略）
U
——
表面处理：U 不处理 （可省略）
荷载挠度表
齿型格栅安全均布载荷与挠度对照表
